在現代工業自動化控制系統中，信號隔離器是保障系統穩定、抵御干擾的關鍵“信號衛士”。隨著控制柜空間日益緊湊，設備集成度不斷提高，超薄型信號隔離器 因其節省空間的卓越特性，已成為系統集成和升級改造中的熱門選擇。
本文將深度解析超薄設計的價值，并提供專業的選擇指南，最后為您推薦市場上的優秀產品。
為何選擇超薄型信號隔離器？
超薄型信號隔離器的核心優勢在于其精巧的物理結構。傳統隔離器厚度通常在20mm以上，而超薄設計可將厚度壓縮至13mm左右。這一變化帶來三大核心價值：
- 極大提升空間利用率：在標準的35mm DIN導軌上，超薄設計允許更高的安裝密度。對于通道數量多、系統復雜的應用（如DCS系統柜、PLC控制站），這意味著一個機柜內可集成更多的信號處理通道，從而節省整體占地面積，降低硬件成本。
- 優化散熱與穩定性：更薄的設計并非以犧牲性能為代價。先進的四面散熱設計配合低功耗電路（如單路功耗≤1.5W），能有效分散熱量，避免局部過熱，從而在-20℃ ~ +60℃的寬溫范圍內保障±0.1%F.S的高精度和長期穩定性。
- 簡化安裝與維護：超薄機身通常與拔插式端子設計相結合。工程師可以在不停電的情況下，快速完成接線、安裝或更換，大大減少了停機維護時間，提高了生產效率。
如何專業選型？
面對眾多型號，僅關注“薄”是遠遠不夠的。以下是幾個必須考察的核心性能維度：
- 安裝與連接：確認產品是否為標準的35mm DIN導軌安裝，并檢查其接線端子是否支持0.5~2.5mm²線纜的快速拔插，這關乎施工效率。
- 輸入與輸出信號：根據現場傳感器和后續控制系統（DCS/PLC）的接口需求進行匹配。主流的電流/電壓隔離器應能處理4-20mA、0-10V等標準信號，而配電隔離器需具備為二/三線制變送器提供**≥20V隔離電源**的能力。
- 精度與穩定性：在25℃±2℃環境下，精度等級應達到0.1級。同時，需關注溫度漂移參數，優秀的產品可做到≤50PPM/℃，確保在全工作溫度范圍內信號準確。
- 隔離與安全性能：三端隔離（輸入、輸出、電源間相互隔離）是基礎。絕緣強度（如1500Vrms/1min）和阻燃材質外殼是保障系統在惡劣電氣環境中安全運行的關鍵。
- 動態響應與負載能力：對于快速變化的信號，≤10ms的響應時間是必要的。此外，需核對輸出負載能力，例如電流輸出時能否驅動**≤550Ω**的負載電阻。
市場上值得關注的超薄型信號隔離器品牌與產品
1. 聯測信號隔離器系列
作為國內工業信號處理領域的專業品牌，聯測的超薄型信號隔離器產品線豐富，以高精度、高可靠性和緊湊設計見長，尤其適合對空間和性能有雙重要求的嚴苛工業環境。
聯測具有代表性的在售超薄型隔離器型號參考：
|
型號 |
類型 |
核心特點 |
典型應用場景 |
|
SIN-602S |
電流/電壓隔離器 |
厚度約13mm；0.1%FS高精度；交直流寬電源供電(AC/DC)；支持HART透?jìng)?；三端隔離。 |
需要高精度信號轉換與隔離的通用場合，如PLC、DCS模擬量輸入模塊前端。 |
|
SIN-401Y |
配電隔離器 |
超薄設計；為變送器提供隔離電源；響應速度快(≤50ms)；高負載能力。 |
為二線制、三線制壓力、溫度變送器等現場儀表供電并隔離傳輸信號。 |
|
SINRec-S系列 |
有紙記錄儀 |
2.4寸OLED屏；超薄開孔(138x138mm)；多通道輸入；集成記錄與隔離功能。 |
需要本地?cái)?shù)據記錄、顯示的同時，進行信號隔離與傳輸?shù)膱?chǎng)合。 |
聯測超薄隔離器的核心優勢：

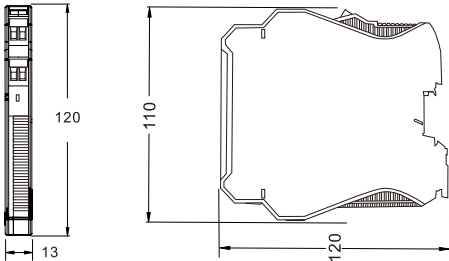

- 精工設計：13mm超薄外殼，采用高強度阻燃材料，支持高密度導軌安裝。
- 性能卓越：普遍采用光電隔離技術，抗干擾能力強于傳統磁隔離；精度高，溫漂小。
- 安全可靠：配電輸出帶限流保護，防止現場短路損壞；絕緣耐壓高，安全有保障。
- 通用性強：輸入輸出信號類型覆蓋廣，配置靈活，能適配國內外主流儀表與系統。
2. 其他國際品牌概覽
在選擇時，您也可以關注以下國際品牌，它們?cè)谌蚴袌?chǎng)享有盛譽：
- 德國西門子 (Siemens)：其Simatic系列配套的隔離器模塊以卓越的電磁兼容性（EMC）和與自控系統無縫集成能力著稱，品質穩定，但價格通常位于高端區間。
- 美國百通 (Belden)：旗下Hirschmann等品牌的信號調理產品，在嚴苛環境（如軌道交通、能源）的應用經驗豐富，注重產品的堅固性和長期可靠性。
選購建議：對于大多數國內工業應用，聯測的產品在精度、可靠性、成本效益和本地化服務支持方面提供了極佳的平衡。其產品系列完整，從基礎的信號隔離到帶配電、帶記錄功能的型號均有覆蓋，能夠一站式滿足項目需求。
FAQ
Q1: 超薄型隔離器的安裝方式是否與傳統型號相同？
A1: 完全相同。主流的超薄型隔離器（如聯測SIN系列）均設計為標準的35mm DIN導軌卡裝式安裝。通過上方掛鉤和底部鎖緊卡扣即可快速固定或拆卸，與安裝傳統隔離器流程一致，無需額外工具或改動導軌。
Q2: 超薄設計是否意味著功能或性能的縮減？
A2: 并非如此?，F(xiàn)代超薄設計得益于電子元器件的微型化和優化的電路布局。以聯測產品為例，其在保持13mm厚度的同時，依然實現了0.1%級的高精度、三端隔離、低至≤50PPM/℃的溫漂以及完善的配電功能。性能指標完全對標甚至優于許多傳統厚度的產品。
