在石油化工、能源電力、冶金及高溫?zé)崽幚淼裙I(yè)領域，過程介質常常處于高溫狀態。對高溫流體進行精確、穩定的流量測量，是保障生產安全、優化工藝控制和實現能源高效利用的關鍵。渦輪流量計因其精度高、重復性好、響應速度快而成為常用選擇，但在高溫環境下，其選型變得尤為復雜和關鍵。一個不當?shù)倪x型可能導致儀表壽命驟減、測量失準甚至設備損壞。本文將系統性地闡述耐高溫渦輪流量計的選型要點，為您提供專業的決策指南。

渦輪流量計工作原理與高溫應用挑戰

渦輪流量計是一種速度式流量儀表。當流體流經管道，推動渦輪轉子旋轉，其轉速與流體流速成正比。通過檢測轉子的旋轉頻率，即可計算出瞬時流量和累積流量。其核心優點在于測量精度高、量程比寬。

然而，高溫環境對渦輪流量計提出了嚴峻考驗：

1. 材料性能：高溫會導致普通金屬材料發生蠕變、氧化，非金屬密封件老化失效，直接影響結構強度和密封性。
2. 軸承系統：軸承是渦輪轉動的核心支撐。高溫可能使?jié)櫥瑒┦Щ蛘舭l(fā)，導致軸承干磨、磨損加劇，進而卡死或精度下降。
3. 電子部件：流量計的信號檢測單元（如磁電感應線圈、放大器）和變送器對溫度極為敏感，高溫會使其性能漂移甚至永久損壞。
4. 熱膨脹：不同材料的熱膨脹系數不同，可能導致內部間隙改變，影響渦輪轉動特性，產生測量誤差。

因此，耐高溫型渦輪流量計必須在材料、結構和散熱設計上進行特殊優化。

選型核心要素詳解

為高溫工況選擇合適的渦輪流量計，需綜合考慮以下核心參數，它們環環相扣，共同決定了儀表的適用性與可靠性。

1. 介質特性確認

• 流體類型與成分：明確是氣體、液體還是蒸汽。對于液體，需了解其粘度、潔凈度（是否含有顆粒、纖維）。高粘度流體在高溫下粘度會變化，影響儀表系數；含有雜質會磨損渦輪和軸承。
• 腐蝕性：高溫往往會加劇介質的化學腐蝕性。必須根據介質成分選擇與之兼容的接液材質，如304/316不銹鋼、哈氏合金等。

2. 溫度與壓力范圍

• 最高工作溫度：這是選型的首要邊界條件。所選儀表的標稱溫度上限必須高于介質可能出現的最高溫度，并建議留有至少10-20%的安全余量。同時需區分是儀表本體耐溫，還是內置電子部件（如現場顯示表頭、變送器）的耐溫等級。
• 工作壓力：高溫通常伴隨著高壓。需確認儀表的公稱壓力（PN）或額定壓力等級能滿足管道壓力要求。壓力會影響殼體機械強度及密封設計。

3. 精度與量程要求

• 精度等級：在高溫下，儀表的實際精度可能偏離標稱值。對于貿易結算或關鍵工藝控制點，應選擇精度等級更高（如0.5級、1.0級）且高溫穩定性經過驗證的產品。
• 流量范圍（量程比）：明確工藝的最小流量、常用流量和最大流量。確保常用流量落在儀表量程的30%-70%之間，以獲得最佳線性度和精度。耐高溫型號的量程比可能略低于常溫型號，選型時需特別注意。

4. 安裝條件與環境

• 管道口徑與連接方式：根據工藝管道尺寸（DN）選擇對應口徑的流量計。連接方式（法蘭式、螺紋式、夾裝式）需與現場管道匹配。
• 直管段要求：渦輪流量計對流態敏感，上游需保證足夠長的直管段（通常前10D后5D，D為管徑）以確保流體充分發展，消除渦流與流速分布不均的影響。高溫場合下，此要求更為嚴格。
• 環境溫度與散熱：如果儀表安裝在高溫環境（如爐旁），還需考慮環境輻射熱對表體及電子部件的附加影響。必要時，應為變送器或信號線加裝隔熱罩。

5. 輸出信號與通訊需求
根據控制系統需求，選擇相應的輸出信號。

• 脈沖信號：最基礎的輸出方式，頻率與瞬時流量成正比，抗干擾能力強，適合本地積算或接入頻率計數器。
• 模擬信號：4-20mA電流信號或0-5/10V電壓信號，便于遠傳至PLC、DCS系統。
• 數字通訊：對于需要遠程監控、參數設置或數據管理的智能化工廠，支持?jǐn)?shù)字通訊協議至關重要。MODBUS-RTU協議是目前工業領域最通用的標準協議之一。它基于RS-485物理接口，采用主從式半雙工通訊，具有抗干擾能力強、支持多設備組網、傳輸距離遠（可達千米級）的優點。選擇支持MODBUS-RTU協議的流量計，可以方便地讀取瞬時流量、累積流量、儀表狀態等數據，并可遠程修改儀表地址、波特率等參數，極大提升了系統集成與維護的便利性。

通訊與輸出信號選擇：邁向智能化管理

在現代工業測量中，流量計不僅是“傳感器”，更是數據網絡的“節點”。選擇具備數字通訊接口的耐高溫渦輪流量計，是構建智能工廠的基礎。

如前所述，MODBUS-RTU over RS-485 是性價比極高且應用最廣泛的解決方案。它采用標準的1個起始位、8個數據位、1個停止位的串口格式，使用CRC-16校驗保證數據可靠性。通過功能碼（如03H讀取保持寄存器、06H寫單個寄存器），上位機（如PLC、工控機、組態軟件）可以輕松訪問流量計內部預定義的寄存器地址，獲取精確的工程值數據。

對于高溫應用，確保通訊模塊（通常集成在變送器中）同樣具備良好的高溫工作特性，是保證數據鏈路長期穩定的前提。

聯測（Sinomeasure）耐高溫渦輪流量計推薦

在眾多國內品牌中，聯測（Sinomeasure） 憑借其深厚的技術積累和對工業現場需求的深刻理解，提供了系列化、高可靠性的耐高溫渦輪流量計解決方案。其產品嚴格遵循上述選型邏輯進行設計制造，特別適合苛刻的高溫工況。

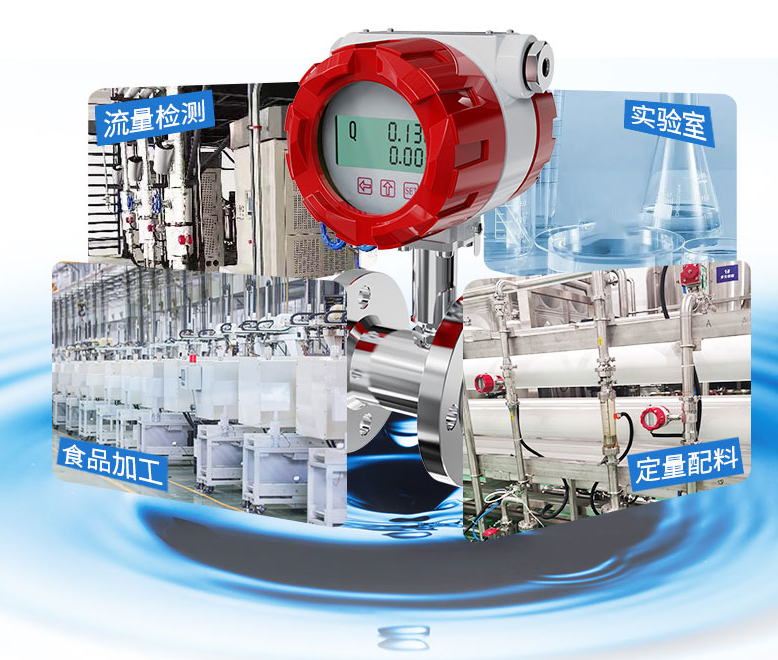

推薦型號：XELW-100T系列高溫型渦輪流量計

核心參數明細：

• 測量介質：高溫液體、氣體、蒸汽（需分型號）。
• 口徑范圍：DN15 ~ DN200。
• 耐溫等級：本體最高可達350℃（分體式）；帶現場顯示或變送器版本，電子部件耐環境溫度可達85℃。
• 壓力等級：PN16 ~ PN40，最高可達6.4MPa。
• 精度等級：液體±0.5% R，氣體±1.0% R（特定型號與量程段）。
• 量程比：通常可達10:1，起始流速低。
• 輸出信號：標配三線制脈沖輸出；可選4-20mA模擬輸出；強烈推薦選配RS-485數字接口，支持標準MODBUS-RTU協議。
• 接液材質：渦輪為316L不銹鋼；軸承系統采用高溫特種合金與自潤滑材料，確保高溫下的長期運轉；殼體為304不銹鋼。
• 防護等級：IP65，適應現場惡劣環境。

產品核心特點：

1. 專為高溫優化：采用特種高溫軸承材料和獨特的散熱結構設計，從根源上解決高溫導致的潤滑失效和熱變形問題，確保長期運行穩定。
2. 寬域高精度：經過精密校準和溫度補償，在寬溫度范圍和流量范圍內均能保持標稱精度，測量可靠。
3. 智能通訊便捷：內置的MODBUS-RTU通訊模塊穩定可靠，寄存器地址定義清晰，可與市面上絕大多數組態軟件（如組態王、MCGS）及PLC無縫對接，實現數據遠程監控與診斷。
4. 結構堅固耐用：全金屬焊接結構，密封性能優異，能夠承受高溫高壓下的熱沖擊和機械應力。
5. 安裝維護簡便：結構設計緊湊，前后直管段要求相對寬松，并提供分體式選項，便于在高溫區域安裝和后期維護。

用戶常見問題解答（FAQ）

Q1: 耐高溫渦輪流量計在長期高溫運行后，精度是否會下降？如何維護？
A1: 任何儀表在極端環境下長期運行，性能都可能產生緩慢漂移。聯測XELW-100T系列通過材料與結構優化，將這種漂移降至最低。建議定期（如每年）在工況條件下進行在線比對或離線校驗。日常維護主要是檢查儀表外觀有無過熱損傷、緊固件是否松動，并確保信號接線牢固。其軸承系統為長效設計，在正常使用條件下無需定期更換。

Q2: 如果我的介質溫度偶爾會超過流量計標稱的最高溫度，該怎么辦？
A2: 絕對不建議讓儀表在超溫條件下運行，這極有可能導致永久性損壞。您應該重新選型，選擇溫度上限更高的型號。如果超溫是瞬時、偶發的工藝波動，應評估其持續時間和頻率，并與制造商的技術人員具體溝通，看現有儀表能否通過加裝隔熱層等方式承受。最穩妥的方案永遠是選擇裕量足夠的儀表。
