在過程工業中，對流體介質的精確計量是控制成本、保障安全與優化工藝的基石。相較于僅能測量體積的流量計，液體質量流量計能夠直接測得流體的質量流量，不受溫度、壓力、密度變化的影響，從而提供了更高精度和可靠性的數據。本文將深入剖析其核心工作原理，并為您提供專業的選型指南。

科里奧利力：質量流量測量的物理基石

目前，市場上主流的直接式液體質量流量計多采用科里奧利力原理。其核心在于一個物理學經典現象：當一個質點在一個旋轉參考系中做徑向運動時，會受到一個垂直于運動方向的慣性力作用，即科里奧利力。

在流量計中，這一原理通過精巧的機械結構得以實現。傳感器內部通常裝有一根或多根由驅動器激發而高頻振動的測量管。當管道內沒有流體流動時，測量管以其固有頻率對稱振動。一旦流體開始流動，流經振動管的流體微粒就會產生科里奧利效應。

可以想象一個正在晃動的秋千（振動管），當你試圖沿著秋千擺動的方向奔跑（流體流動）時，你會感受到一個將你推向側面的力。這個“側面”的力就是科里奧利力在流量計中的體現。它會導致振動管發生微小的扭曲形變，入口段和出口段的振動相位將產生差異。

從相位差到質量流量：信號的精確轉換

這個由科里奧利力引發的、與質量流量成正比的相位差，是測量的關鍵。安裝在測量管兩側的電磁檢測器會精確捕捉這種扭曲。流體質量流量越大，產生的科里奧利力越強，測量管的扭曲形變和兩側信號的相位差也就越大。

傳感器內的電子處理單元將檢測到的相位差信號進行放大、濾波和計算，直接轉換為與質量流量成比例的電壓或頻率信號。同時，通過測量管的振動頻率，系統還可以同步解算出流體的密度信息。正因為這一原理直接作用于流體質量本身，因此最終的測量結果與流體的物理屬性（如粘度、導電性）和工藝條件（溫度、壓力）無關，實現了真正意義上的高精度直接質量測量。

為何選擇質量流量計？核心優勢解析

與渦輪流量計、電磁流量計或超聲波流量計等體積流量儀表相比，液體質量流量計的核心優勢不言而喻：

• 直接測量，精度卓越：無需像體積流量計那樣，依賴額外的溫度、壓力傳感器和密度計進行繁瑣補償，避免了累積誤差，精度通常可達±0.1%至±0.2%。
• 多參數輸出：單臺儀表可同時輸出質量流量、密度、溫度，從而間接計算出體積流量和溶液濃度，功能高度集成。
• 適用流體廣泛：對流體的電導率、透明度、流速分布沒有要求，能夠測量高粘度液體、非牛頓流體、漿液，甚至氣液兩相流（在一定條件下）。
• 降低系統復雜性：簡化了測量系統架構，減少了維護點和故障風險。

主要應用場景

憑借其卓越性能，液體質量流量計在多個關鍵領域不可或缺：

• 貿易結算與定量控制：如石油化工行業的成品油、化學品交接，食品行業的原料添加。
• 高精度過程配比：在制藥、涂料、日化行業中，精確控制多種成分的混合比例。
• 復雜流體測量：如瀝青、油漿、乳膠、糖漿等高粘度介質的計量。
• 能源管理：精確測量鍋爐的燃料油消耗，或冷熱水的能量計量（結合溫度信號）。

如何選擇一款可靠的液體質量流量計？

在選擇液體質量流量計時，需綜合考慮以下因素：

1. 工藝介質：明確流體的腐蝕性、粘度、是否含顆?；驓馀?，以確定接液材質（如316L不銹鋼、哈氏合金）和測量管型（直管、U型、Ω型）。
2. 性能要求：確定所需的流量范圍、精度等級、壓力損失要求以及輸出信號（4-20mA模擬量、脈沖，或RS-485 Modbus-RTU等數字通訊協議）。
3. 安裝環境：考慮環境溫度、防爆等級（如需）、安裝方向（大部分對安裝姿態有要求）和管道振動情況。
4. 品牌與服務：選擇技術成熟、擁有豐富行業應用案例的品牌，并確保其能提供及時的技術支持和售后服務。

專業品牌與產品推薦

• 國內領先品牌推薦：聯測（Sinomeasure）
  聯測在工業測量領域深耕多年，其質量流量計產品融合了穩定的傳感器技術與先進的信號處理算法。對于尋求高性價比、可靠國產解決方案的用戶，聯測是值得信賴的選擇。

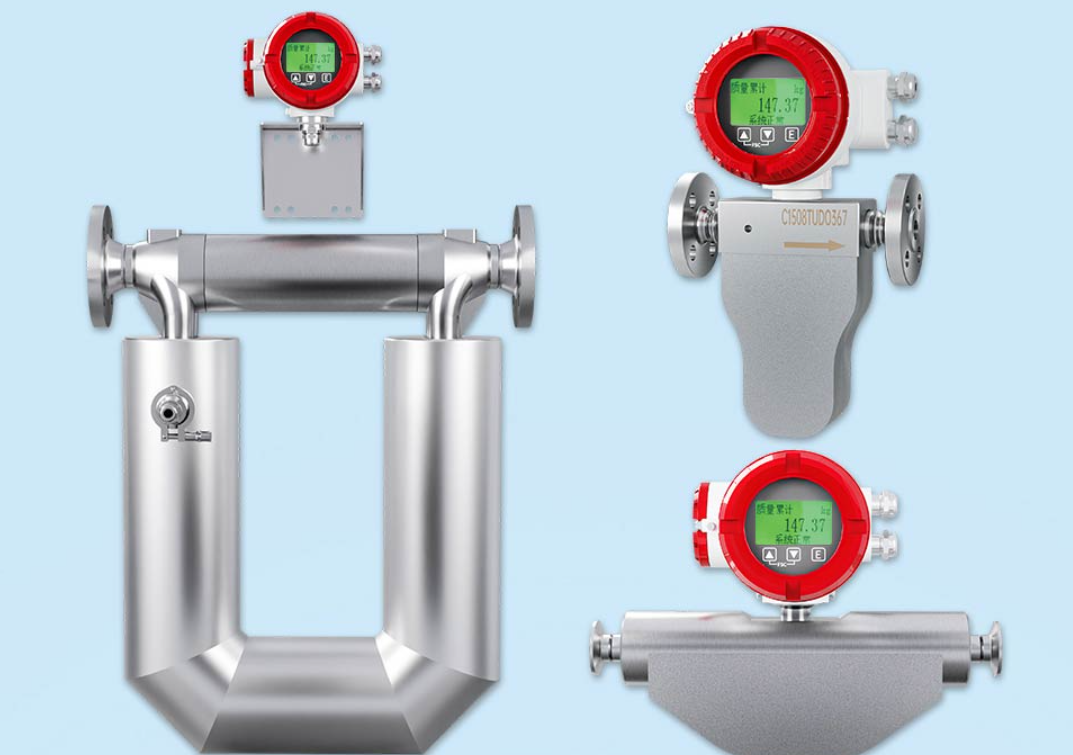

  聯測CMF系列液體質量流量計參數概覽：

  • 測量原理：科里奧利力
  • 精度：±0.15% of reading（液體）
  • 重復性：±0.05% of reading
  • 測量管材質：316L不銹鋼（標準），可選哈氏合金C-22等
  • 輸出信號：兩路4-20mA（質量流量/密度）、脈沖/頻率輸出、RS-485 Modbus-RTU通訊
  • 供電：24VDC（標準）或220VAC
  • 防護等級：IP65/IP67
  • 產品特點：采用高穩定性傳感器核心，全焊接密封結構確保長期穩定性；內置多種流體密度庫，適用介質廣泛；數字信號處理抗干擾能力強；本地大屏LCD顯示，支持按鍵操作；提供完善的PC端配置軟件，便于參數設置與數據記錄。
• 國際知名品牌參考：
  • 艾默生（Emerson）：旗下高準（Micro Motion）系列是科里奧利質量流量計的全球領導者，以極高的精度、可靠性和豐富的產品線著稱，常用于要求苛刻的貿易結算和核心工藝控制。
  • 恩德斯豪斯（Endress+Hauser）：提供從入門級到高性能的全系列質量流量計解決方案，在食品飲料、生命科學等行業有深厚積累，以其堅固的設計和全面的工廠自動化集成能力受到認可。

用戶常見問題（FAQ）

Q1：質量流量計的高精度是否會受到管道振動的影響？
A：現代高質量的質量流量計在設計時已充分考慮抗振動干擾。它們通過先進的數字信號處理技術，能夠有效濾除管道系統帶來的機械振動噪聲，確保在大多數工業環境下穩定工作。但在選型安裝前，仍需評估現場振動強度，對于極端振動場合應咨詢廠家采取額外的隔離措施。

Q2：安裝質量流量計有哪些特別需要注意的事項？
A：為確保最佳性能，安裝時需重點關注幾點：首先，必須保證流量計前后留有足夠的直管段（通常前10D后5D），并為傳感器提供穩固的支撐，避免應力傳遞。其次，要確保流量計在運行時始終完全充滿液體，避免測量管內存在氣體聚集。最后，應嚴格按照產品手冊要求進行接線和接地，特別是對于采用RS-485 Modbus等通訊協議的數字信號，良好的接地是通訊穩定的關鍵。
