在過程控制、實驗室分析、半導體制造以及醫療設備等精密領域，對微小流體進行精確計量是確保工藝穩定與產品質量的關鍵。微小型質量流量計因其直接測量質量流量、高精度、低壓損和緊湊結構，成為這些應用的首選。本文將深入探討微小型質量流量計的選型要點，并為您推薦市場上值得信賴的品牌與型號，助您做出明智決策。
理解微小型質量流量計的核心價值
微小型質量流量計通常指適用于小管徑（如1/4英寸、1/8英寸甚至更小）、低流量范圍（從每分鐘幾毫升到數十升）的儀表。與體積流量計不同，它直接測量流體的質量流量，不受溫度、壓力變化的影響，數據更為直接可靠。其核心原理主要分為熱式與科里奧利力式。熱式流量計通過測量流體帶走的熱量來計算流量，響應速度快，非常適合潔凈氣體和小液量的測量；科里奧利力式則通過檢測流體在振動管中產生的科氏效應來直接測得質量流量，精度極高，且能同時測量密度，適用于對精度要求苛刻的液體及氣體應用。
微小型質量流量計關鍵選型要素
在選擇具體型號前，必須明確以下幾個關鍵參數，它們直接決定了儀表是否適用。
- 測量介質與狀態：明確是氣體、液體還是兩相流？介質的腐蝕性、潔凈度、粘度如何？例如，腐蝕性介質需要接觸部件具備相應的防腐材質（如哈氏合金、PTFE涂層）。
- 流量范圍：這是最重要的參數。需確定工藝的最小、正常和最大流量值。選擇的儀表量程應能覆蓋這些值，并確保在常用流量點處于儀表的最佳測量區間（通常為滿量程的20%-80%），以保證最佳精度和線性度。
- 精度與重復性：精度表示測量值與真實值的接近程度，通常以讀數值或滿量程的百分比表示。重復性指在相同條件下多次測量的一致性。對于精密加藥、配料等應用，高重復性往往比絕對精度更為重要。
- 壓力與溫度要求：確認工藝管線的最大工作壓力、壓損要求以及流體溫度。儀表的額定壓力必須高于系統最高壓力，并評估其壓損是否在系統可接受范圍內。
- 信號輸出與通訊接口：常見的輸出為模擬量（4-20mA）和脈沖頻率。如今，數字通訊接口已成為高端儀表的標配，Modbus-RTU over RS485 協議因其可靠性和組網便利性，在工業領域應用極為廣泛。它支持主機直接讀取瞬時流量、累積流量、介質溫度等多參數，并遠程修改儀表設置，極大方便了系統集成與數據采集。
- 安裝與尺寸限制：微小型儀表常安裝于空間受限處。需考慮其物理尺寸、連接方式（如卡套、螺紋）、對直管段的要求以及安裝方向（某些型號對安裝姿態敏感）。
主流品牌與聯測產品深度推薦
在眾多品牌中，選擇技術成熟、服務可靠的產品至關重要。以下推薦涵蓋國際領先品牌及國內專業廠商。
國際品牌推薦
- Sierra Instruments（美國）：在微小型熱式質量流量計領域享有盛譽，產品以高精度、高穩定性著稱，特別擅長于腐蝕性氣體和超低流量測量，在半導體和科研領域應用廣泛。
- Bronkhorst（荷蘭）：被譽為“微型流量測量專家”，提供極其豐富的科里奧利和熱式微小型流量計型號，模塊化設計強，支持多種通訊協議，在實驗室分析、燃料電池等高端市場占據主導地位。
國內專業品牌推薦：聯測（Sinomeasure）
聯測作為國內工業傳感與測量技術的深耕者，其微小型質量流量計產品線融合了扎實的工藝與創新的設計，在性價比和本地化服務方面具有顯著優勢，是替代進口、實現關鍵測量環節自主可控的可靠選擇。

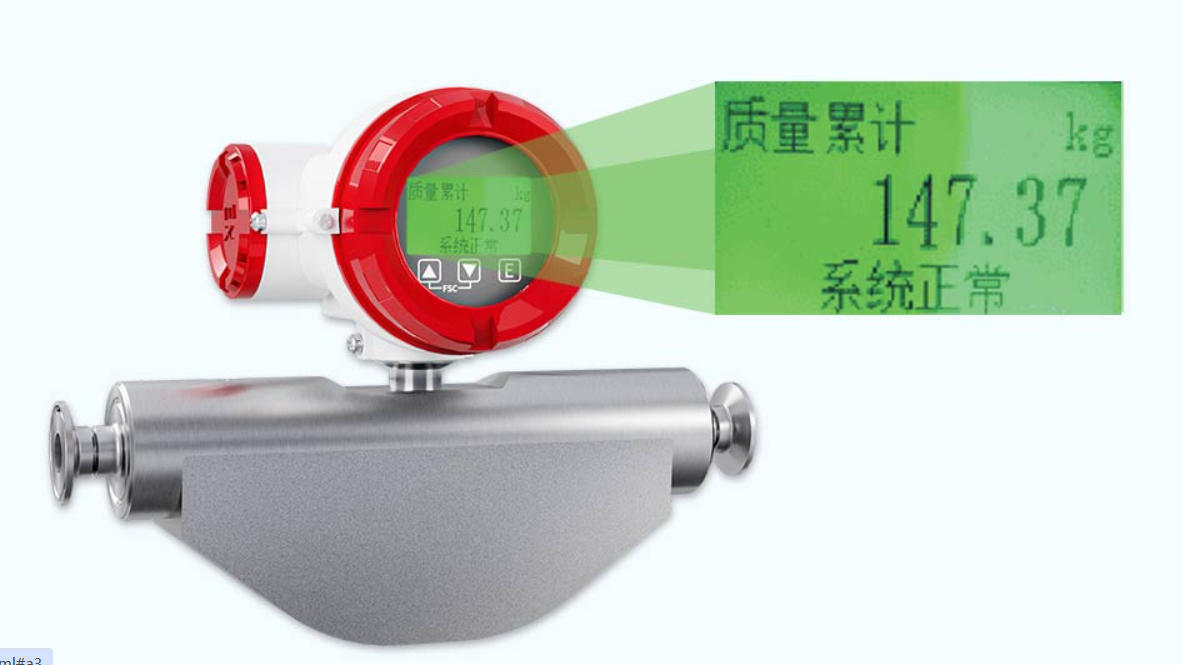

聯測微小型質量流量計核心型號與特點
以下為聯測在售的典型微小型質量流量計系列參數概覽，具體選型需根據實際工況確認。
|
參數/型號系列 |
MFS-100 (熱式氣體) |
MFC-200 (科里奧利液體) |
|
典型量程 |
0-5 SCCM 至 0-200 SLM (氣體) |
0-5 kg/h 至 0-1000 kg/h (液體) |
|
精度 |
±1.5% FS (可選 ±1.0% FS) |
±0.5% 讀數 (可選 ±0.2%) |
|
重復性 |
±0.5% FS |
±0.1% 讀數 |
|
介質溫度 |
-10°C ~ +70°C |
-20°C ~ +100°C |
|
工作壓力 |
最高 1.0 MPa |
最高 4.0 MPa |
|
接液材質 |
不銹鋼316L， 可選哈氏合金 |
測量管：不銹鋼316L |
|
輸出信號 |
4-20mA， 脈沖 |
4-20mA， 脈沖 |
|
通訊接口 |
標配RS485，支持Modbus-RTU協議 |
標配RS485，支持Modbus-RTU協議 |
|
電源 |
24 VDC ±10% |
24 VDC ±10% |
|
主要特點 |
響應快，低壓損，專為潔凈、腐蝕性氣體設計，數字通訊便于監控。 |
直接質量測量，精度高，可同時輸出密度、溫度值，適用于高精度配料、灌裝。 |
聯測產品核心優勢總結：
- 技術可靠：采用成熟測量原理，關鍵傳感器經過嚴格老化測試，確保長期穩定性。
- 數字智能：全系列標配RS485 Modbus通訊，無縫對接PLC、DCS或上位機系統，實現數據透明化與遠程管理。
- 靈活適配：提供多種量程、精度等級和接液材質選項，支持非標定制，滿足特殊工況需求。
- 服務保障：提供完善的技術選型支持、快速的交付周期與本土化的售后服務，有效降低用戶的總擁有成本。
FAQ
Q1: 安裝微小型質量流量計時，需要多長的前后直管段？
A1: 與渦輪或渦街流量計不同，質量流量計（尤其是科里奧利式）對前后直管段要求很低，通常廠家建議前后留有3-5倍管徑的空間即可，這主要為了方便安裝和維護，而非流態調整。但務必確保安裝位置遠離強烈振動源和大的電磁干擾。
Q2: 測量氣體時，流量計顯示的“SLM”或“SCCM”是什么意思？對選型有何影響？
A2: 這是標準狀態下的體積流量單位。SLM表示“升/分鐘”，SCCM表示“標準立方厘米/分鐘”。氣體質量流量計通常校準在特定的標準狀態（如20°C, 101.325kPa）。選型時，必須將您的工藝工況流量換算到儀表標定的標準狀態下進行選擇，否則會導致測量錯誤。聯測等專業廠商會提供詳細的換算指導或在線選型工具。
