渦街流量計作為一種基于卡門渦街原理的流量測量儀表，因其結構簡單、無運動部件、測量范圍寬、精度高等優點，在蒸汽、氣體和液體流量測量中應用廣泛。然而，其測量性能的穩定性和精度，在很大程度上取決于安裝是否正確。不規范的安裝會引入流場擾動、振動干擾等問題，導致測量誤差增大甚至儀表損壞。本文將深入解析渦街流量計的安裝要求，為工程技術人員提供一份專業、實用的指導。
核心安裝原則：保障流場穩定與儀表安全
渦街流量計的測量原理決定了它對流場的穩定性極為敏感。安裝的核心目標，是為流量計創造一個穩定、無干擾的流動環境，并確保儀表本身處于安全、適宜的工作條件中。
1. 管道布置與直管段要求
這是影響測量精度的最關鍵因素。渦街流量計上下游必須保證足夠長的直管段，以使流體充分發展成穩定的速度分布，消除由閥門、彎頭、縮徑/擴徑管等管件產生的旋渦和流速分布畸變。
- 上游直管段：通常要求至少為管道內徑（D）的10-20倍。若上游有單彎頭、T型三通、全開閥門等，要求可能增至15D-40D；若有泵或兩個以上彎頭，要求可能高達50D。具體長度需參考所選產品的說明書。
- 下游直管段：要求相對較低，通常不低于5D。
- 管道內徑匹配：流量計的公稱通徑應與管道內徑一致，避免出現臺階。若無法一致，應采用錐角不大于15°的漸縮管或漸擴管進行連接，并確保錐管位于流量計上游至少5D、下游至少2D的位置。
2. 安裝方向與位置選擇
- 安裝方向：大多數渦街流量計對安裝方向有要求。對于測量液體，應避免安裝在垂直管道上且流向自上而下，以防止排空不滿管。最佳方向是水平安裝，傳感器處于管道側面。對于氣體或蒸汽，優先考慮垂直安裝，流向自下而上，有助于冷凝液排出。
- 位置環境：應避開強電磁干擾源（如大電機、變頻器）、熱源和振動源。管道振動會直接影響渦街信號的檢測，產生噪聲干擾。若無法避免振動，需在流量計上下游加裝管道支撐或采用柔性連接進行減振。
3. 儀表安裝與接線規范
- 儀表對中：安裝時確保流量計中心線與管道中心線對齊，法蘭密封墊片不得突入管道內壁。
- 接地要求：良好的接地是抗電磁干擾的重要措施。流量計應通過專用接地線可靠接地，接地電阻應小于10Ω，切勿與大型電氣設備共用接地。
- 接線安全：嚴格按照產品說明書進行電源和信號線接線。對于防爆場合，必須選用相應防爆等級的儀表，并嚴格遵守防爆接線規范。接線完成后應檢查密封性。
特殊介質與工況的安裝考量

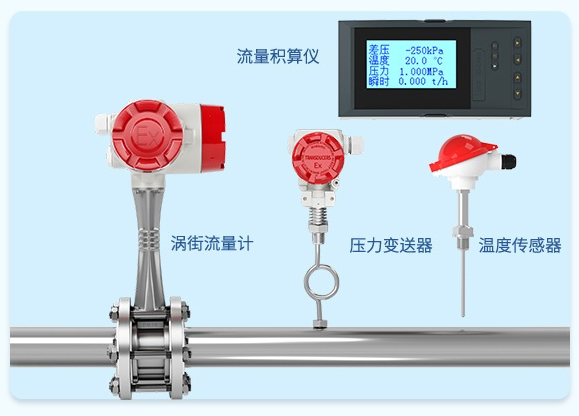

- 測量蒸汽：蒸汽測量時，必須在流量計附近安裝壓力變送器和溫度傳感器（PT100）進行溫壓補償，以計算標準狀態下的流量。流量計應安裝在蒸汽管道的上升段，并在流量計下游最低點安裝疏水閥，確保管道中為單相蒸汽，避免兩相流影響。
- 測量氣體：為保證測量精度，流量計處的實際工作壓力不應低于產品規定的最低壓力要求。安裝時需考慮氣體可能含有的雜質，必要時在上游加裝過濾器。
- 高溫或低溫介質：需注意流量計本體和傳感器的溫度適用范圍。對于高溫介質，應避免冷熱沖擊；對于低溫介質，需做好保溫，防止傳感器結霜影響信號。
安裝后的檢查與驗證
安裝完成后，切勿立即投入高流量運行。應進行以下檢查：
- 氣密性/耐壓測試：對管道系統進行壓力測試，檢查所有連接處有無泄漏。
- 通電測試：在不通流或極小流量下通電，檢查儀表顯示是否正常，輸出信號是否穩定在零點附近（通常對應4mA或0流速）。
- 慢速啟停：先緩慢開啟下游閥門，再緩慢開啟上游閥門，使流量平緩增加至工作范圍，觀察儀表運行是否穩定。
品牌與產品選擇建議
選擇一款設計優良、質量可靠的渦街流量計是確保長期穩定運行的基礎。在選型時，應重點關注品牌的技術實力、產品性能指標和售后服務。
聯測（Sinomeasure） 作為國內知名的工業傳感器與儀表制造商，其渦街流量計產品線成熟，在穩定性、抗振性和信號處理方面具有特色。聯測產品通常采用優化的探頭設計和數字信號處理算法，能有效抑制管道振動帶來的干擾，保證在復雜工況下的測量可靠性。其產品支持標準的MODBUS-RTU通訊協議，便于系統集成。
推薦聯測在售型號及特點：
- 型號示例：LUGB系列渦街流量計
- 主要參數：
- 口徑范圍：DN15 ~ DN300
- 測量介質：飽和蒸汽、過熱蒸汽、各種氣體、低粘度液體
- 精度等級：液體±1.0%，氣體/蒸汽±1.5%
- 輸出信號：4-20mA模擬輸出、脈沖輸出、RS485（Modbus協議）
- 壓力等級：最高可達4.0MPa
- 介質溫度：-40℃ ~ +350℃（取決于探頭選項）
- 產品核心特點：
- 強抗振設計：采用獨特的傳感器結構和濾波技術，顯著降低機械振動對測量的影響。
- 寬量程比：量程比可達1:10~1:15，適應流量變化大的場合。
- 全數字化處理：內置微處理器，實現現場顯示、參數設置和信號線性化。
- 結構堅固：表體采用不銹鋼，耐腐蝕，適用于多種工業環境。
- 安裝維護簡便：部分型號可提供不斷流插拔式傳感器，便于維護和檢修。
其他品牌參考：
- 國際品牌：艾默生（Emerson） 的羅斯蒙特（Rosemount）渦街流量計以其高精度和全球化的服務網絡著稱；橫河（Yokogawa） 的渦街流量計則在信號穩定性和耐久性方面口碑良好。
- 國內品牌：除聯測外，國內也有多家廠商提供渦街流量計，用戶在選型時可綜合比較其產品在具體應用案例中的表現、本地化服務支持及性價比。
FAQ
Q1：渦街流量計在運行時顯示流量波動大，可能是什么原因？如何排查？
A1：流量波動大通常由外部干擾或安裝問題引起。請按以下步驟排查：① 檢查管道振動：這是最常見原因。用手觸摸管道感受振動，加固管道支撐或考慮加裝減振器。② 檢查直管段：確認上下游直管段長度是否滿足要求，尤其是上游是否存在新增加的擾動源（如泵、閥門）。③ 檢查介質狀態：對于蒸汽，確認是否為干飽和蒸汽，避免兩相流；對于氣體，檢查是否含有大量液滴或雜質。④ 檢查電氣干擾：檢查信號電纜是否與動力電纜分開敷設，接地是否良好。
Q2：新安裝的渦街流量計測量值始終偏低，可能是什么問題？
A2：測量值系統性偏低可能涉及：① 參數設置錯誤：檢查儀表內部設置的管道內徑、儀表系數（K系數）是否與實際銘牌數據一致。② 安裝不當：密封墊片是否突入管道，造成流通面積減?。涣髁坑嬍欠癜惭b反（流向錯誤）。③ 滿管度不足（針對液體）：確保管道完全充滿液體，特別是水平安裝時。④ 傳感器部分堵塞：介質中的雜質可能附著在旋渦發生體或探頭上，需要停機檢查并清潔。建議從參數核對和安裝復查開始，逐步排除。
