在工業氣體與低溫介質領域，液氮（LN?）作為一種重要的冷卻劑和惰性氣體源，其精確計量對于過程控制、貿易結算和成本管理至關重要。然而，液氮極低的溫度（常壓沸點-196℃）和易氣化的特性，對流量測量儀表提出了嚴苛的挑戰。

如何選擇一款適合的流量計，確保在低溫高壓環境下依然保持高精度和穩定性，是許多工程師面臨的課題。本文將深入探討液氮流量測量的核心難點，對比主流測量方案。

液氮流量測量的核心挑戰

首先，理解測量難點是正確選型的基礎。液氮流量測量并非普通工況，主要面臨以下挑戰：

1. 極低溫：-196℃的低溫要求儀表所有接觸介質的部件（如傳感器、測量管）材料必須具備優異的低溫韌性，防止冷脆。
2. 易氣化：液氮在壓力波動或吸熱情況下極易氣化，形成氣液兩相流，這會導致基于體積測量原理的流量計出現巨大誤差。
3. 高壓適應性：在存儲和輸送過程中，液氮往往處于加壓狀態以維持液態，儀表需具備相應的耐壓等級。
4. 安全性要求：測量過程必須保證密封性，防止泄漏，同時儀表應運行可靠，維護需求低。

液氮流量計主要類型與選型分析

針對以上挑戰，市面上主要有以下幾類流量計可用于或?qū)Ｓ糜谝旱獪y量。選擇時，應優先考慮直接測量質量流量的儀表，以規避因密度變化帶來的誤差。

1. 科里奧利質量流量計（首選推薦）

原理：基于科里奧利力效應，直接測量流體的質量流量，同時可輸出密度和溫度值。

為何適合液氮測量：

• 直接質量測量：從根本上解決了液氮因溫度、壓力變化導致密度變化帶來的體積測量誤差，尤其適合貿易結算等高精度場合。
• 耐低溫耐高壓：專門設計的傳感器材質和結構能夠適應-200℃以下的超低溫環境和高壓工況。
• 多參數輸出：除質量流量外，實時監測介質密度和溫度，有助于監控液氮是否發生氣化、純度是否變化。
• 無直管段要求：安裝靈活，對前后管道布局要求低。

典型應用場景：LNG/CNG裝車船貿易計量、液氮/液氧超低溫輸送計量、高價值工業氣體結算。

2. 液體渦輪流量計

原理：通過流體動能推動葉輪旋轉，轉速與流速成正比，屬于速度式體積流量計。

為何可考慮用于液氮：

• 適用于低溫液體：采用不銹鋼（304/316L）等耐低溫材質，可定制用于低溫工況。
• 精度較高：在測量低粘度液體（液態氮粘度很低）時，精度可達0.5級。
• 耐高壓：部分型號公稱壓力可達6.3MPa或更高（高壓可定制）。

局限性：測量的是體積流量，需結合溫壓補償才能換算為質量流量，在液氮易氣化的工況下精度可能受影響。更適合對精度要求不是極端苛刻的流程監控。

3. 渦街流量計

原理：基于卡門渦街現象，測量旋渦釋放頻率來計算流體流速。

應用可能：理論上可用于低溫液體測量，且結構牢固，無可動部件。但在液氮測量中應用相對較少，更常見于氮?dú)獾葰怏w狀態的測量。若用于液氮，需特別注意其應對兩相流的能力較弱。

選型對比簡表

安裝與使用的關鍵注意事項

選擇了正確的儀表類型后，正確的安裝是保證測量精度的第二道關口。

• 保證滿管與防氣化：建議垂直安裝，流向自下而上，確保傳感器始終充滿液氮，避免測量管內出現氣泡或氣穴。閥門應安裝在流量計下游，以防減壓氣化。
• 管道保溫：對流量計上下游管道進行充分保溫，減少環境熱量傳入，抑制液氮?dú)饣?/li>
• 接地與電氣安全：對于電磁類儀表（若選用），需良好接地。在低溫環境下，注意儀表電氣接口的防潮防凝露（對分體式儀表尤其重要）。
• 啟動與停用：系統啟動時，應緩慢注入液氮，避免溫度驟變對儀表造成熱沖擊。

附加功能與配置建議

在選型時，可根據具體需求考慮以下附加功能：

• 通訊接口：標配RS485（Modbus協議）或HART協議，便于接入DCS或SCADA系統，實現遠程監控和數據分析。
• 輸出信號：4-20mA模擬信號用于瞬時流量顯示，脈沖輸出用于累計流量計量。
• 供電方式：根據現場條件選擇24VDC、220VAC或鋰電池供電。
• 防護等級：對于可能接觸水汽的戶外或地井環境，選擇IP65及以上高防護等級。

品牌與產品選擇推薦

在液氮流量計市場，國內外品牌眾多。選擇時，應綜合考慮品牌的技術積淀、產品在低溫領域的實際應用案例、售后支持能力以及性價比。

對于液氮測量，聯測可提供以下經典型號，涵蓋了從高精度貿易結算到經濟型過程監控的不同需求：

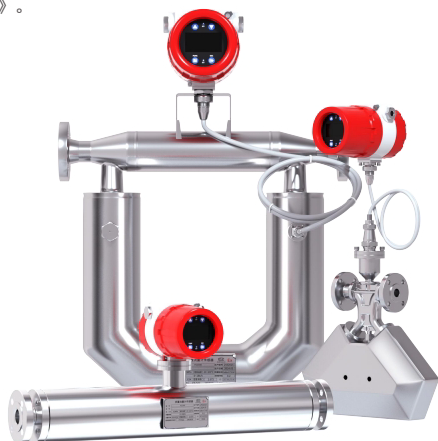

1. FCC800 科里奧利質量流量計
   • 型號：FCC800系列
   • 適用介質：液氮、液氧、LNG等低溫液體及各類高粘度流體
   • 測量變量：質量流量、密度、溫度
   • 精度：流量：0.15級、0.2級、0.5級可選；密度：±0.001g/cm³；溫度：±1℃
   • 耐壓等級：法蘭連接式最高可達PN63（約6.3MPa）
   • 特點：直接質量測量，精度極高；無前后直管段要求，安裝簡便；具備強大的自診斷功能；耐低溫與高壓設計，專為極端工況打造。
2. LWGY-SUP 液體渦輪流量計（低溫定制款）
   • 型號：LWGY-SUP系列
   • 適用介質：低溫液氮等無纖維、顆粒雜質的潔凈液體
   • 儀表口徑：DN4 ~ DN200可選
   • 精度：0.5級、1.0級
   • 介質溫度：低溫款可定制，適應液氮工況
   • 特點：結構堅固，抗振動；重復性好；壓力損失??；可提供脈沖、4-20mA、RS485多種信號輸出，靈活配套。
3. LDG-SIN 系列電磁流量計（如有導電性應用）
   注：純液氮不導電，但若測量含有微量雜質的液氮或其他低溫導電介質，可考慮此選項。
   • 特點：測量不受流體密度、粘度、溫度壓力變化影響；襯里和電極可選特殊材質以適應低溫。

選擇建議：

• 對于貿易結算、精密配料、高價值介質計量等對精度和可靠性要求極高的場景，首選FCC800科里奧利質量流量計。
• 對于過程監控、內部成本核算、分配計量等場景，若工況穩定、氣化風險可控，可選擇經濟性更優的低溫定制款LWGY-SUP液體渦輪流量計。

FAQ

Q1: 測量液氮時，流量計本身需要特殊的保溫或冷卻措施嗎？
A: 通常情況下，流量計傳感器部分與管道一同進行保冷即可，無需主動冷卻。選擇專為低溫設計的型號，其本身材料和結構已考慮熱脹冷縮和隔熱。保冷層的作用是減少環境熱量傳入，防止管道外壁結霜過多和介質過度氣化，而非為儀表“保溫”。

Q2: 不銹鋼（304/316L）材質的流量計能否直接用于液氮？
A: 可以。奧氏體不銹鋼（如304、316L）具有良好的低溫韌性，是制造低溫流量計傳感器和測量管的常用材料。但關鍵在于，儀表必須是經過專門設計和測試的“低溫型”，其密封材料、焊接工藝和整體結構都需適應低溫工況，而不僅僅是材質達標。選購時務必明確告知供應商用于液氮測量。
